ริงเมนยูนิตแบบฉนวนก๊าซ
RM6 คือสวิตช์บอร์ดหุ้มฉนวนแก๊ส (RMU) ที่ออกแบบตามมาตรฐาน IEC 62271-1 โดยรวมเอาฟังก์ชันแรงดันไฟฟ้าปานกลางทั้งหมดเข้าด้วยกันเพื่อให้สามารถเชื่อมต่อ จ่าย และป้องกันหม้อแปลงสำหรับเครือข่ายวงแหวนแบบเปิดหรือเครือข่ายรัศมีได้ RM6 ยังสามารถตอบสนองความต้องการด้านการจ่ายไฟรองแรงดันปานกลางในเครือข่ายที่ซับซ้อนมากขึ้นที่เกี่ยวข้องกับแหล่งจ่ายพลังงานหมุนเวียนอีกด้วย

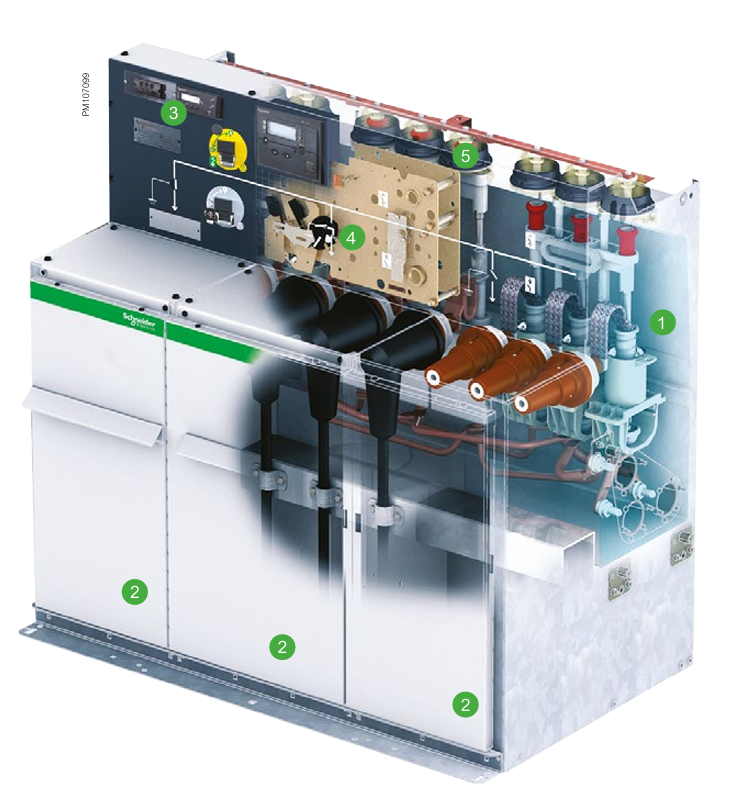

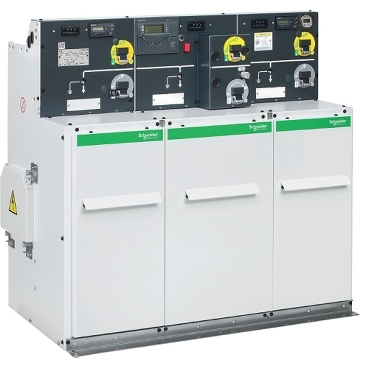

RM6
• มาตรฐาน: IEC 62271-200
• พิกัดแรงดันไฟ: สูงสุด 24 กิโลโวลต์
• ความถี่: 50 หรือ 60 เฮิรตซ์
• พิกัดกระแสบัสบาร์: 630 A
• พิกัดกระแสไฟสำหรับสวิตช์ตัดโหลด: 630 A
• พิกัดกระแสไฟสำหรับเบรกเกอร์ 200 A (สำหรับป้องกันหม้อแปลง) 630 A (สำหรับป้องกันฟีดเดอร์)
• ระบบบัสบาร์: เดี่ยว
• พิกัดกระแสไฟการลัดวงจร: สูงสุด 21 kA / 1 วินาที
• การจัดหมวดหมู่อาร์คภายใน: AFLR สูงสุด 20 kA พร้อมตัวเลือก
• การสูญเสียความต่อเนื่องของบริการ: LSC 2 A
• คลาสพาร์ติชัน: PM
